曼海姆爐結構和原理

　　曼海姆爐又稱硫酸鉀反應爐，是曼海姆法生產硫酸鉀的核心設備。整臺爐是由燃燒室 ( 加熱室) 、反應室、攪拌器、兩只燃燒器 ( 燃嘴) 、進料器和出料口等組成。

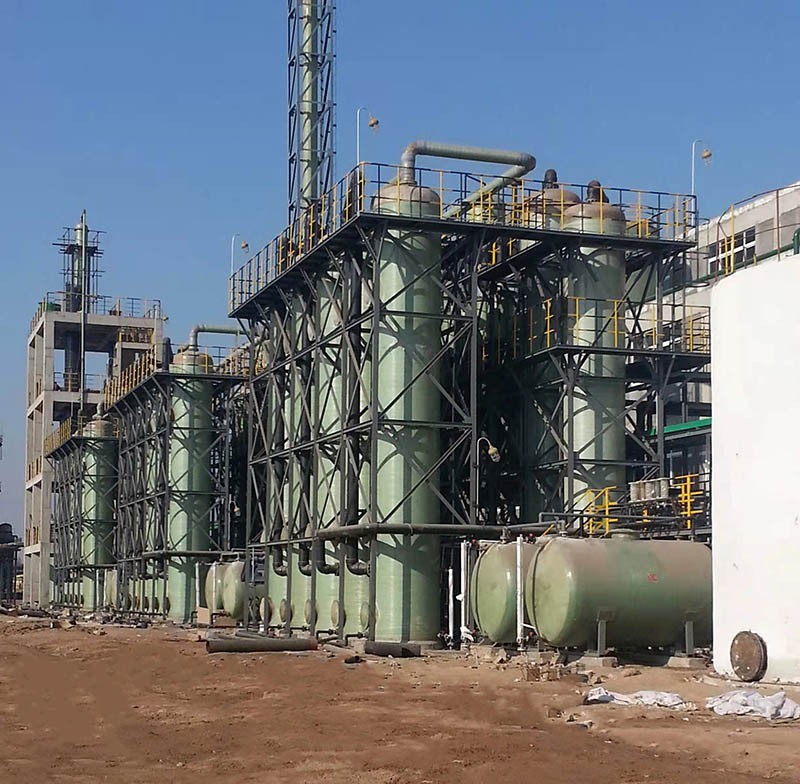

　　曼海姆爐由耐高溫耐火磚、保溫磚和普通紅磚砌筑而成，爐頂用保溫磚和石棉保溫。反應爐有兩個空腔，中間橢圓形空腔為反應室，硫酸和氯化鉀通過進料器均勻加入曼海姆爐反應室內， 反應室的空腔為燃燒室，燃燒室?guī)в腥紵欤?燃料釋放的熱量間接加熱反應室。腔內帶有攪拌耙子，反應時耙子以 1 ～ 2 r /min 轉動，將硫酸和氯化鉀不斷混合反應生成硫酸鉀與氯化氫氣體，硫酸鉀由攪拌耙子攪拌時推出，氯化氫氣體進行回收利用。

　　硫酸和氯化鉀通過進料器均勻地加入到曼海姆爐反應室內，燃燒室為在反應室內反應的物料提供大量的熱能，在攪拌器不斷攪拌下，反應物硫酸和氯化鉀吸收大量的熱以后生產產品硫酸鉀與 HCl氣體。硫酸鉀由攪拌器攪拌時推出。
